變壓器回路低壓熔斷器選擇需要考慮的主要因素

2021-07-08 16:02:32

次

低壓廠用變壓器的額定容量一般按國家標準規定的容量選取，以便低壓熔斷器可以采購標準型產品，降低造價。

(1)變壓器回路的正常和過載電流。選擇變壓器回路熔斷器時應考慮變。

壓器的滿載電流，由于發電廠內變壓器容量的選擇采用負荷換算系數法，系數中包含同時率，因此在某些特殊時間段，變壓器有可能過負荷運行，實際運行中也允許此工況下的過負荷，因此發電廠中變壓器滿載電流按允許過負荷下的過載電流選擇，過載電流的大小決定于其供電負荷的容量工程前期資料不準確時一般可按變壓器額定容量的1.3倍計算。

(2)F-C回路開、合變壓器時的瞬變過程

F-C回路斷開變壓器時的瞬變過程。FC回路斷開低壓廠用變壓器時包含正常和故障兩種狀態。正常狀態由真空接觸器開斷；故障狀態下變壓器高壓側發生短路故障時，短路保護由高壓熔斷器完成，變壓器低壓側或變壓器內部發生故障時，將根據故障電流的大小分別由低壓熔斷器或真空接觸器動作。

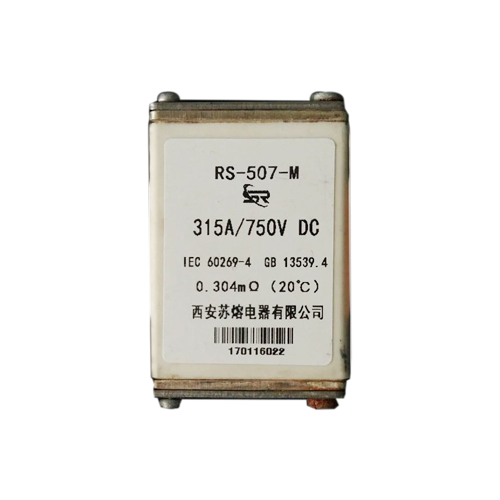

低壓熔斷器

F-C回路應用的高壓熔斷器為后備熔斷器，與選擇電動機回路的低壓熔斷器時相同，盡管較小的預期電流可以由真空接觸器開斷，但還是希望熔斷器的最小開斷電流越小越好，這樣當真空接觸器拒動時熔斷器就可以成為它的后備保護，以提高保護的可靠性。同時，熔斷器的額定開斷電流應大于被保護電路較大預期短路電流。
