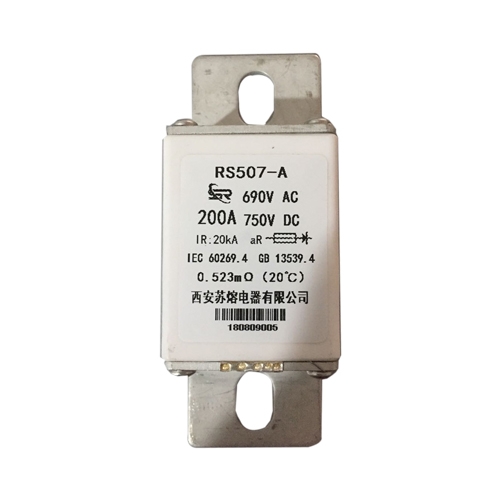

直流熔斷器

2020-08-21 10:03:32

次

詳細介紹：

熔斷器支持件的布置，除規定外，直流熔斷器支持件應裝上該熔斷器支持件所配用的尺寸的熔斷體。若熔斷器底座本身作為絕緣件，金屬零件都應根據制造廠規定的熔斷器安裝條件裝在其固定點上還應將這些零件看作是電器框架的一部分。除非制造廠另有規定，熔斷器底座應裝在金屬板上。

若熔斷體可以帶電更換，則在正常更換中可能被觸及的熔斷體表面、更換直流熔斷器的裝置的表面或載熔件(如有)的表面都被看作是熔斷器的組成部分。因此，如果這些表面是絕緣材料制成，在試驗時這些表面應包以金屬箔，并與電器框架相連；如果是金屬材料制成，這些表面應直接與框架相連接。

直流熔斷器

若制造廠配備附加的絕緣物，如隔板，則試驗時這些絕緣物應裝在位置上。為了驗證隔離適用性，設備應處于正常斷開位置，直流熔斷器保持在載熔件內，或移去熔斷體和載熔件(如適用)。

絕緣性能驗證，試驗電壓施加點，驗證絕緣性能的試驗電壓應施加在：a)帶電部件和框架之間。熔斷體和更換熔斷體的裝置或載熔件(如有)應裝上；b)接線端子之間。當直流熔斷器處在正常斷開位置，熔斷體保持在載熔件內時；或當熔斷體和更換熔斷體的裝置或載熔件(如有)移去時；c)不同極的帶電部件之間(對多極熔斷器支持件)。

應裝上與熔斷器支持件配用的尺寸的直流熔斷器和更換熔斷體的裝置或載熔件(如有)；d)熔斷體熔斷后電位不同的帶電部件之間(對多極熔斷器支持件)。只裝上載熔件或更換熔斷體的裝置，不裝熔斷體。
