低壓熔斷器真空接觸器的技術特點

2020-06-08 14:15:02

次

低壓熔斷器真空接觸器的操作機構與斷路器略有差別，以彈簧機構為例，真空斷路器的操動機構主要分為儲能單元、合閘單元和分閘單元，其中儲能單元是為合閘操作做準備的。

采用彈簧機構的高壓真空接觸器沒有獨立的儲能單元，其合閘過程是靠合閘電磁鐵通電，電磁鐵吸引銜鐵，使銜鐵帶動合閘驅動板來完成合閘，合閘完成后由合閘鎖扣裝置將接觸器保持在合閘狀態，同時合閘電磁鐵動作過程中會將分閘彈簧壓縮，低壓熔斷器分閘時脫扣線圈帶電驅動分閘電磁鐵使合閘鎖扣裝置脫扣，由分閘彈簧驅動操作機構實現分閘。

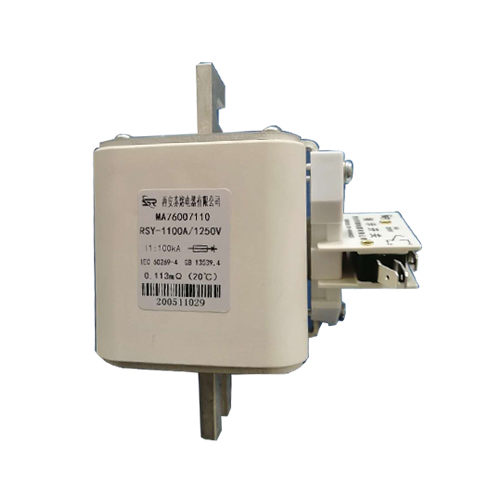

低壓熔斷器

真空接觸器的彈簧操作機構有電保持型和機械保持型兩類?？刂苹芈分械暮祥l繼電器與合閘保持繼電器在合閘過程中會進行瞬時切換，合閘繼電器失電并瞬時切換為合閘保持繼電器帶電，使合閘線圈始終保持帶電。

合閘線圈帶電后，驅動合閘電磁鐵帶動絕緣翹板使接觸器主觸頭閉合并保持在合閘狀態，同時合閘電磁鐵動作過程中將分閘彈簧壓縮。低壓熔斷器分閘時，切斷合閘保持繼電器電源，合閘線圈失電，在分閘彈簧的作用下接觸器主觸頭迅速分開。

合閘線圈帶電后驅動合閘電磁鐵帶動絕緣翹板使真空接觸器主觸頭閉合，合閘完成后合閘鎖扣裝置將接觸器保持在合閘狀態。合閘電磁鐵在動作過程中會將分閘彈簧壓縮，低壓熔斷器分閘時脫扣線圈帶電并驅動分閘電磁鐵使合閘鎖扣裝置脫扣，然后由分閘彈簧驅動操作機構實現分閘。
